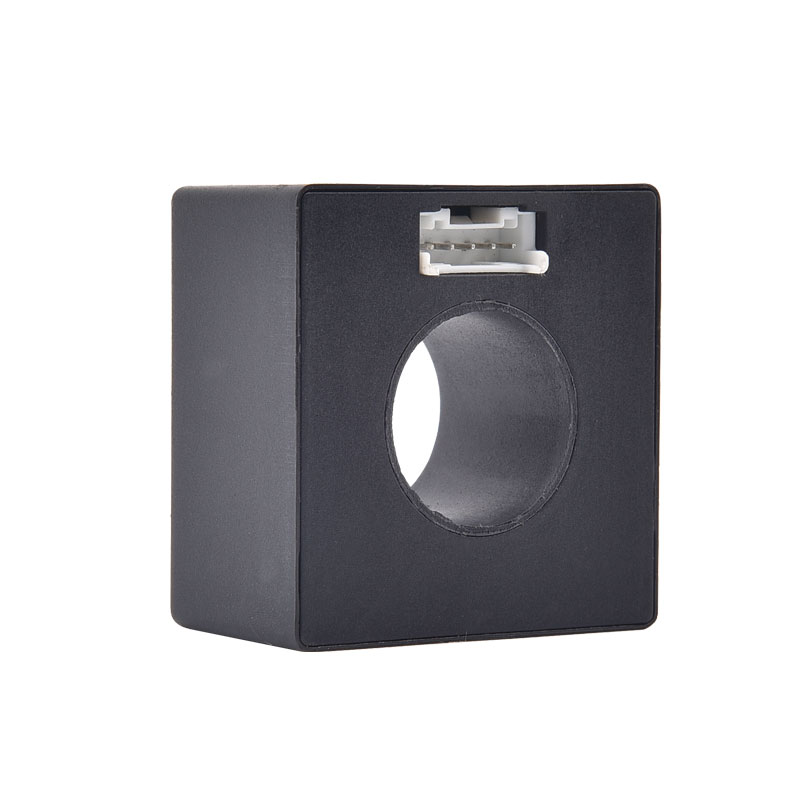

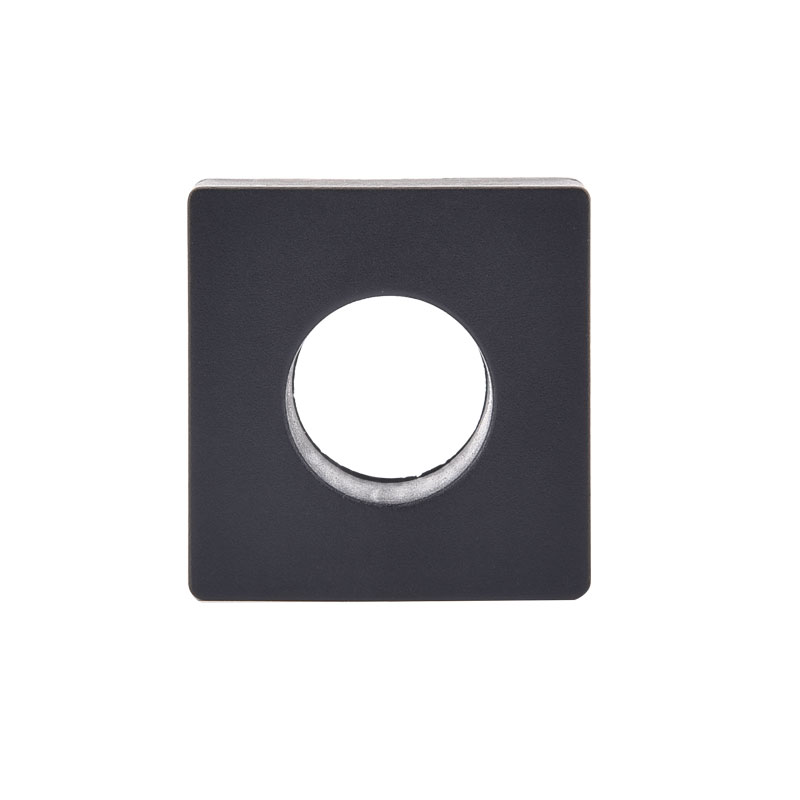

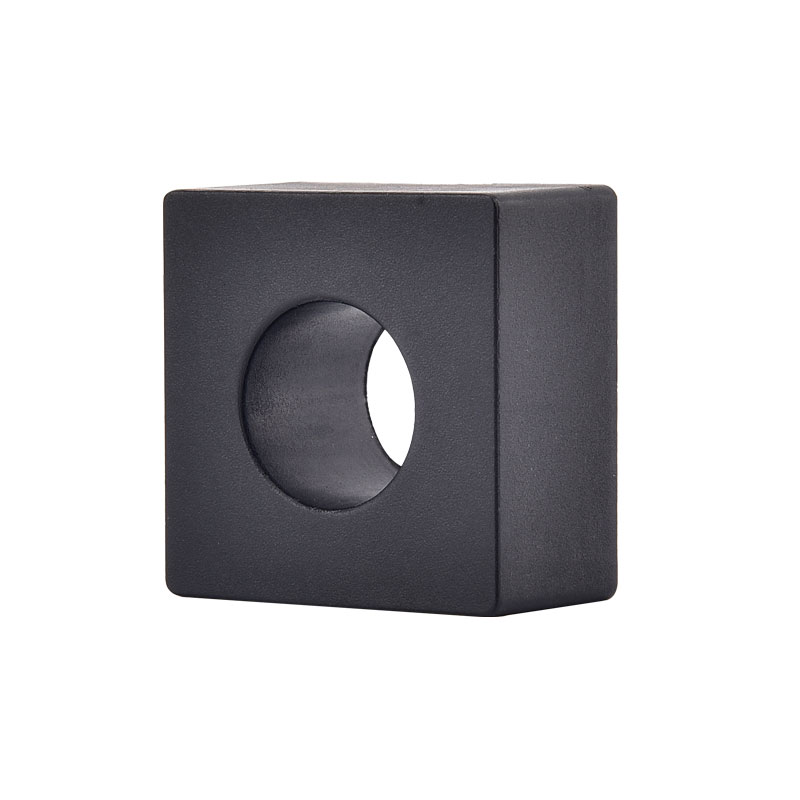

Sensor kebocoran jenis b-jenis penggunaan rendah

Xinkong adalah pengilang dan pembekal sensor kebocoran B-jenis penggunaan rendah profesional dengan pengalaman bertahun-tahun. Sensor kebocoran B-jenis penggunaan yang rendah boleh memenuhi banyak aplikasi, jika anda berminat dengan perkhidmatan kualiti kami, anda boleh berunding dengan kami sekarang, dan kami akan kembali kepada anda dengan segera. Fungsi keselamatan penting peranti ini memantau arus kebocoran keseluruhan sistem dari modul kuasa terhadap Bumi. Sistem yang cacat boleh menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum ia datang setakat ini, modul kuasa mesti putus dari grid. Arus kebocoran mengandungi komponen DC dan AC. Oleh itu, unit pemantauan sensitif AC/DC diperlukan.

Hantar Pertanyaan

Penerangan Produk

Xinkong adalah pengilang dan pembekal sensor kebocoran B-jenis penggunaan yang rendah, yang terkenal dengan perkhidmatan yang berkualiti. Wenzhou Xinkong Import & Export Co., Ltd. adalah perusahaan inovatif yang mengintegrasikan penyelidikan, pengeluaran dan jualan saintifik. Rangkaian jualan syarikat meliputi banyak negara dan wilayah seperti Eropah dan Asia Tenggara, dan kualiti produk dan perkhidmatannya diterima dengan baik oleh pelanggan. Anda boleh yakin untuk membeli sensor kebocoran B-jenis penggunaan yang rendah dari kami.

Ciri -ciri

■ Bekalan tunggal +5 v

■ output tahap tinggi dan rendah

■ Fungsi ujian diri

■ dipasang di papan PCB

Aplikasi

■ Pengesanan kesalahan tanah

■ Stesen caj kenderaan elektrik

■ Pengesanan semasa kebocoran penukar

Standard

■ Berkenaan dengan keperluan semasa IEC 62752

■ Berkenaan dengan keperluan semasa sisa IEC 62955 untuk RDC-MD

■ Komponen yang direka penuh ROHS/REACH

Gambaran Keseluruhan

Fungsi keselamatan penting peranti ini adalah memantau arus kebocoran keseluruhan sistem dari modul kuasa terhadap Bumi. Sistem yang cacat boleh menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum ia datang setakat ini, modul kuasa mesti putus dari grid. Arus kebocoran mengandungi komponen DC dan AC. Oleh itu, unit pemantauan sensitif AC/DC diperlukan.

Modul pengesanan semasa siri XKCA digunakan secara meluas, terutamanya di stesen pengisian awam untuk kenderaan elektrik, motosikal elektrik, basikal elektrik, yuran pengisian, dan pengurusan keselamatan kuasa. Ia menawarkan penggunaan mudah dan pemasangan yang mudah.

Skema aplikasi biasa:

Definisi pin:

Nombor pin	Simbol	Jenis pin	Fungsi
1	Vdd	Kuasa	Bekalan kuasa modul, voltan standard 5VDC Input voltan diperlukan dalam 4.85 ~ 5.15VDC, keupayaan output kuasa> 100mA Ripple Bekalan Kuasa ≤ 150mV
2	Perjalanan	Output	Apabila arus sisa melebihi ambang, tahap output berubah dari bawah ke tinggi
3	Gnd	Kuasa	Tanah
4	Cal	Input	Apabila pin ini dijalankan ke 0VDC, modul akan mengira sifar-titik-drift dan menyimpan nilai untuk mendaftar di MCU untuk menyelesaikan operasi penentukuran. Apabila menggunakan fungsi Cal, litar utama mesti dipotong untuk memastikan tiada aliran arus sisa
5	Ujian	Input	Sebelum memulakan pengecasan, lakukan ujian simulasi pada produk melalui pin ini untuk mengesahkan sama ada produk berfungsi secara normal

Ciri -ciri Elektrik/Kebolehpercayaan:

	Char	Min	Typ	Maks	Unit
1	Semasa nominal nominal utama (1phase / 3phase)		32	80	A
2	Voltan bekalan	4.85	5	5.15	V
3	Kelembapan relatif			95	%
4	Suhu operasi ambien	-40		+105	℃
5	Suhu penyimpanan ambien	-20		+65	℃
6	Penggunaan kuasa			≤110	mw
7	Input/output voltan, tahap rendah	0		0.6	V
8	Input/output voltan, tahap tinggi	4.2		5	V
9	Kehidupan Reka Bentuk Teoritis		≧ 20		Yr
10	Ketinggian operasi			≤4000	m

Perjalanan semasa (ciri-ciri berkaitan semasa sisa) ：

	Wav	Freq	Min	Typ	Maks	Unit
1	S-DC	-	3	4.5	6	ma
2	2PDC	-	3.5	5	7	ma
3	3PDC	-	3.1	4.5	6.2	ma

Perjalanan masa (ciri-ciri berkaitan semasa sisa) ：

	Wav	Freq	Semasa	Typ	Maks	Unit
1	S-DC	-	6mA	100	1000	MS
2	S-DC	-	60mA	50	300	MS
3	S-DC	-	200mA	50	100	MS
4	2PDC	-	60mA	50	300	MS
5	2PDC	-	200mA	50	100	MS
6	3PDC	-	60mA	50	300	MS
7	3PDC	-	200mA	50	100	MS

NOTRIP-TIME (Ciri-ciri Berkaitan Semasa Sisa) ：

	Wav	Freq	Semasa	Had rendah	Unit
1	Ac	50Hz	30mA	∞	MS
2	Ac	50Hz	60mA	300	MS
3	Ac	50Hz	150mA	80	MS
4	Ac	50Hz	5a	80	MS

Dimensi Produk (mm) ：

Nota: Wayar terminal boleh disesuaikan.

Gambar rajah masa:

■ kelajuan kuasa VDD ≤ 5ms/v

■ T1 Sebagai masa menunggu, dicadangkan T1 ≥ 100ms

■ 50ms ≤ t2≤100ms, cal pin masa rendah lebih besar daripada 50ms, produk mula memasuki fasa sifar

■ T3≥500ms dan tunggu sifar selesai

■ T4≈400ms, dan isyarat ujian sendiri ujian mesti menunggu sehingga T3 selesai sebelum ia dapat digunakan

■ Output Pin Perjalanan Tempoh Tinggi TX = 100ms (Sahkan fungsi ujian diri)

■ TY = 100ms adalah masa perjalanan pin tinggi pudar (melumpuhkan pengesahan ujian diri)

Litar ujian diri:

■ 2 Berpusat di ZCT untuk menjana arus sisa DC yang simualted
■ Dengan menggunakan VDD untuk menjana nilai biasa = 6.53 MADC Simulasi Semasa
■ Arus ini adalah keadaan tersandung yang paling terhad untuk menguji sama ada sistem berfungsi dengan betul

Ambang flip isyarat digital ：

■ Untuk mengelakkan ayunan isyarat, pembatalan output isyarat tersandung telah ditetapkan dengan ambang batas dan ambang pemulihan

■ Apabila ambang tersandung dicapai， Flip x-out yang berkaitan, dan apabila penurunan semasa ke ambang pemulihan , flip X-Out yang berkaitan sekali lagi, kembali ke keadaan tahap rendah
