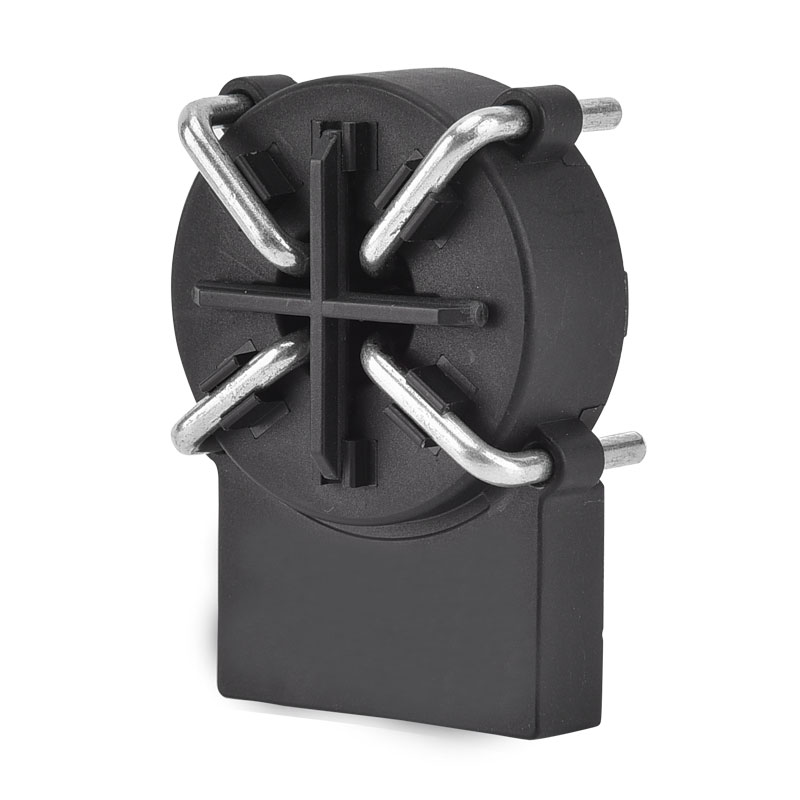

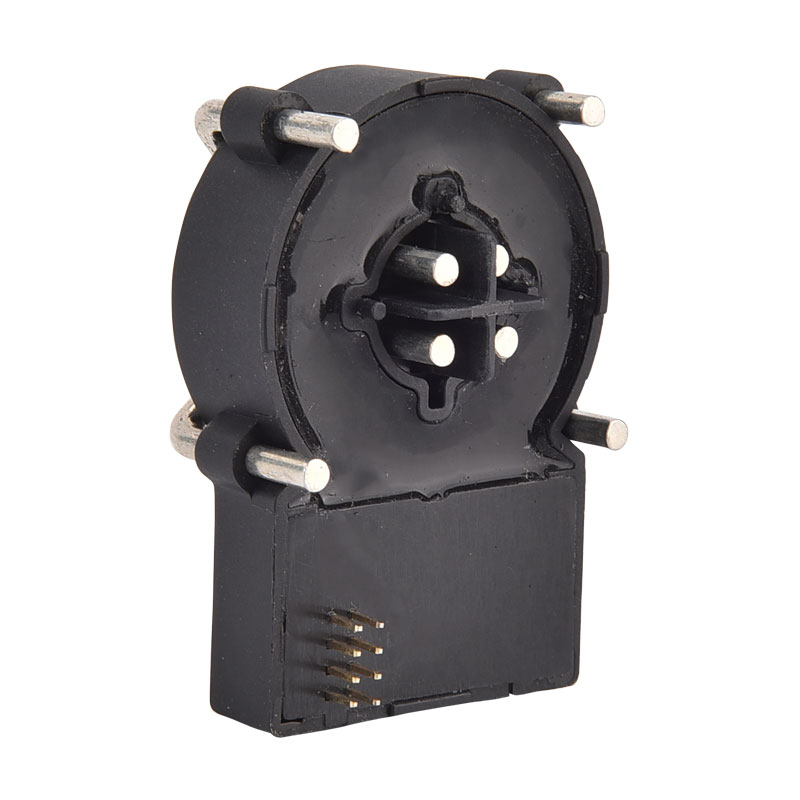

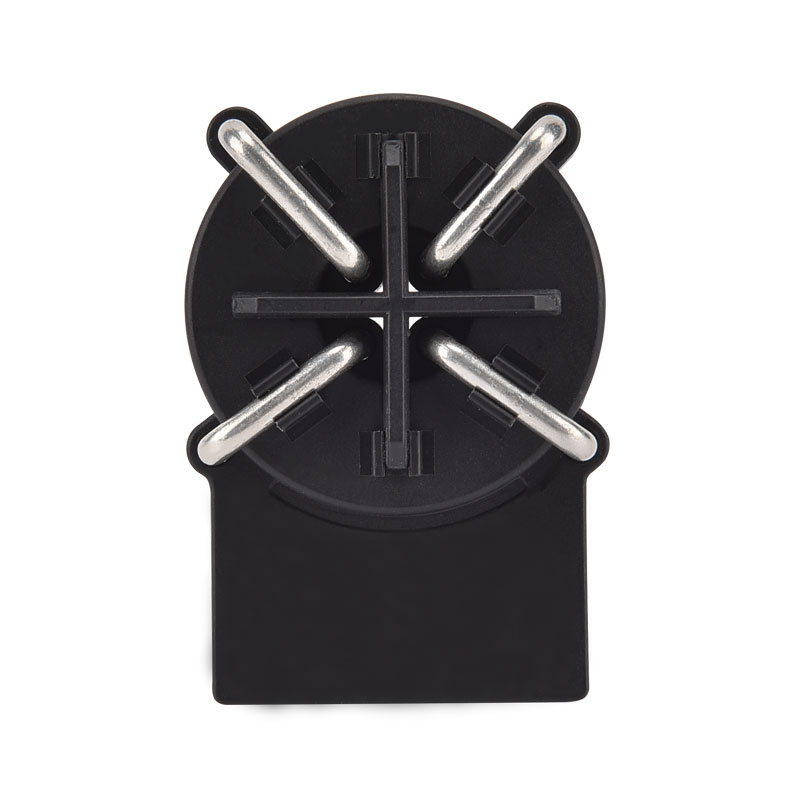

Bahagian Pengecas EV Unit Pemantauan Semasa

Xinkong adalah bahagian EV Charger Profesional Pengeluar dan pembekal unit pemantauan semasa dengan pengalaman bertahun -tahun. Bahagian pengecas EV Unit pemantauan semasa boleh memenuhi banyak aplikasi, jika anda berminat dengan perkhidmatan kualiti kami, anda boleh berunding dengan kami sekarang, dan kami akan kembali kepada anda dengan segera. Fungsi keselamatan penting peranti ini memantau arus kebocoran keseluruhan sistem dari modul kuasa terhadap Bumi. Sistem yang cacat boleh menjadi berbahaya bagi orang atau menyebabkan kebakaran. Sebelum ia datang setakat ini, modul kuasa mesti putus dari grid. Arus kebocoran mengandungi komponen DC dan AC. Oleh itu, unit pemantauan sensitif AC/DC diperlukan.

Model:XKCA-01-MD

Hantar Pertanyaan

Penerangan Produk

Xinkong adalah pengeluar dan pembekal unit pemantauan semasa EV Charger, yang terkenal dengan perkhidmatan berkualiti. Wenzhou Xinkong Import & Export Co., Ltd. adalah perusahaan inovatif yang mengintegrasikan penyelidikan, pengeluaran dan jualan saintifik. Rangkaian jualan syarikat meliputi banyak negara dan wilayah seperti Eropah dan Asia Tenggara, dan kualiti produk dan perkhidmatannya diterima dengan baik oleh pelanggan. Anda boleh yakin untuk membeli unit pemantauan semasa EV Charger dari kami.

Modul pengesanan semasa siri XKCA digunakan secara meluas, terutamanya di stesen pengisian awam untuk kenderaan elektrik, motosikal elektrik, basikal elektrik, yuran pengisian, dan pengurusan keselamatan kuasa. Ia menawarkan penggunaan mudah dan pemasangan yang mudah.

Ciri -ciri

■ Bekalan tunggal +5 v
■ Output Terbuka Terbuka Digital Dual, Petunjuk Perjalanan 20MAAC/6MADC
■ konduktor utama 3-fasa pada modul (typ 32a, max 40a)
■ Output PWM untuk penunjuk nilai semasa sisa DC (0 ~ 30mA)
■ Output ralat untuk petunjuk kesalahan sistem
■ dipasang di papan PCB
■ Fungsi ujian diri

Aplikasi

■ Pengesanan kesalahan tanah

■ Stesen caj kenderaan elektrik

■ Pengesanan semasa kebocoran penukar

Standard

■ Berkenaan dengan keperluan semasa IEC 62752

■ Berkenaan dengan keperluan semasa sisa IEC 62955 untuk RDC-PD

■ Berkenaan dengan keperluan semasa UL2231

■ Komponen yang direka penuh ROHS/REACH

Produk

Skema aplikasi biasa:

Definisi pin:

Pin-no	Nama pin	Fungsi
1	Ralat	■ Pin output pengumpul terbuka untuk menunjukkan keadaan kesalahan sistem ■ Apabila tiada kesalahan sistem, pin ini akan dijalankan ke GND ■ Apabila kesalahan sistem berlaku, pin ini akan menjadi impedans tinggi
2	Ujian-dalam	■ Apabila pin ini dijalankan ke 0VDC, modul akan mengira sifar-titik-drift dan menyimpan nilai untuk mendaftar di MCU untuk menyelesaikan operasi penentukuran. ■ Selepas penentukuran selesai, sistem akan menghasilkan arus sisa simulasi secara dalaman, untuk memeriksa sama ada modul boleh melakukan tindak balas yang betul. Semasa prosedur ini, x20-out & x6-out akan beralih kepada impedans tinggi jika modul berfungsi dengan betul. Perhatian: ■ Apabila menggunakan fungsi ujian, litar utama mesti dipotong untuk memastikan tiada aliran arus sisa ■ Semasa menggunakan fungsi pin ini, sila ikuti angka rajah masa
3	X6-out	■ Jika arus sisa melebihi nilai trippling DC pra-set (untuk modul ini biasanya 4.5 MADC), output ini berada dalam keadaan impedans tinggi ■ Apabila jumlah sisa R.M.S semasa melebihi nilai trippling semasa yang telah ditetapkan, output ini berada dalam keadaan impedans tinggi ■ Apabila kesalahan sistem berlaku, output ini berada dalam keadaan impedans tinggi ■ Untuk keadaan normal yang lain, output ini berada dalam tahap yang rendah (GND)
4	X20-out	■ Jika arus sisa melebihi pra-set nilai-nilai semasa semasa (untuk Pure-AC biasanya 17.8 MAAC), output ini berada dalam keadaan impedans tinggi ■ Apabila kesalahan sistem berlaku, output ini berada dalam keadaan impedans tinggi ■ Untuk keadaan normal yang lain, output ini berada dalam tahap yang rendah (GND)
5	Gnd	■ tanah
6	Vdd	■ Bekalan Kuasa Modul, Voltan Standard 5VDC ■ Input voltan diperlukan dalam 4.85 ~ 5.15VDC, keupayaan output kuasa> 100mA ■ Ripple Bekalan Kuasa ≤ 150mV (Dicadangkan untuk menggunakan litar LDO, untuk rujukan IC LP2985A-50DB)
7	PWM	■ Menunjukkan komponen semasa sisa DC dengan kitaran tugas dengan 8kHz PWM ■ Resolusi output = 3.33%/MADC dari 0 ~ 30MADC ■ Ketepatan kira -kira ± 0.5mA
8	N.C.	■ Tidak digunakan

Ciri -ciri Elektrik/Kebolehpercayaan:

	Char	Min	Typ	Maks	Unit
1	Semasa nominal nominal utama (1phase / 3phase)		32	40	A
2	Voltan bekalan	4.85	5	5.15	V
3	Suhu operasi ambien	-40		+105	℃
4	Suhu penyimpanan ambien	-20		+65	℃
5	Penggunaan kuasa statik			110	mw
6	Pelepasan elektrik; utama utama	6.5			mm
7	Pelepasan elektrik; utama-menengah	10			mm
8	Jarak creepage; utama utama	8			mm
9	Jarak creepage; utama-menengah	10			mm
10	Input voltan, tahap rendah	0		0.6	V
11	Input voltan, tahap tinggi	4.2		5	V
12	Kehidupan Reka Bentuk Teoritis	20			Yr
13	Ketinggian operasi			4000	m

Perjalanan semasa (ciri-ciri berkaitan semasa sisa) ：

	Wav	Freq	Min	Typ	Maks	Unit
1	Ac	50Hz	15	17.8	20	ma
2	A0	50Hz	11	17	26	ma
3	A90	50Hz	10	18.5	27	ma
4	A135	50Hz	10	22.9	28	ma
5	2PDC	-	3.5	5.0	7	ma
6	3PDC	-	3.1	4.5	6.2	ma
7	S-DC	-	3.0	4.5	6.0	ma

Perjalanan masa (ciri-ciri berkaitan semasa sisa) ：

	Wav	Freq	Semasa	Typ	Maks	Unit
1	Ac	50Hz	30mA	50	1000	MS
2	Ac	50Hz	60mA	16	100	MS
3	Ac	50Hz	150mA	15	60	MS
4	Ac	50Hz	5a ~ 100a	8.5	60	MS
5	A0	-	42mA	25	100	MS
6	A0	-	84mA	18	60	MS
7	A0	-	210mA	10	60	MS
8	A0+DC	-	42mA+6madc	18	60	MS
9	A0+DC	-	84mA+6madc	15	60	MS
10	A0+DC	-	210MA+6MADC	15	60	MS
11	S-DC	-	6mA	48	1000	MS
12	S-DC	-	60mA	16	100	MS
13	S-DC	-	300mA	8.5	60	MS
14	2PDC/3PDC	-	60mA	20	100	MS
15	2PDC/3PDC	-	120mA	15	60	MS
16	2PDC/3PDC	-	300mA	12	60	MS
17	2PDC/3PDC	-	5a ~ 100a	12	60	MS

Dimensi Produk (mm) ：

Gambar rajah masa:

■ T0 Sebagai masa menunggu untuk stablization sistem, t0 ≈ 270ms

■ T1 Sebagai masa menunggu, dicadangkan T1 ≥ 100ms

■ T2 Sebagai penentukuran dan masa pesanan ujian diri, dicadangkan 50ms ≤ t2 ≤ 100ms

■ T3 Sebagai masa menunggu untuk ujian diri DC, t3 ≈ 200ms, disarankan untuk membaca x6 keluar selepas 300ms

■ T4 Sebagai masa menunggu untuk ujian diri AC, T4≈ 690ms, disarankan untuk membaca x30 keluar selepas 300ms

■ T5 Sebagai masa petunjuk ujian diri AC, T5 ≈ 1580ms

■ T6 Sebagai masa petunjuk ujian diri DC, T6 ≈ 1090ms

Litar ujian diri:

■ 2 Berpusat di ZCT untuk menjana arus sisa DC yang simualted

■ Dengan menggunakan VDD untuk menjana nilai biasa = 6.53 MADC Simulasi Semasa

■ Arus ini adalah keadaan tersandung yang paling terhad untuk menguji sama ada sistem berfungsi dengan betul

Ambang flip isyarat digital ：

■ Untuk mengelakkan ayunan isyarat, pembatalan output isyarat tersandung telah ditetapkan dengan ambang batas dan ambang pemulihan

■ Semasa mencecah ambang dicapai, flip x-out yang berkaitan, dan apabila penurunan semasa ke ambang pemulihan , flip X-Out yang berkaitan sekali lagi, kembali ke keadaan tahap rendah
