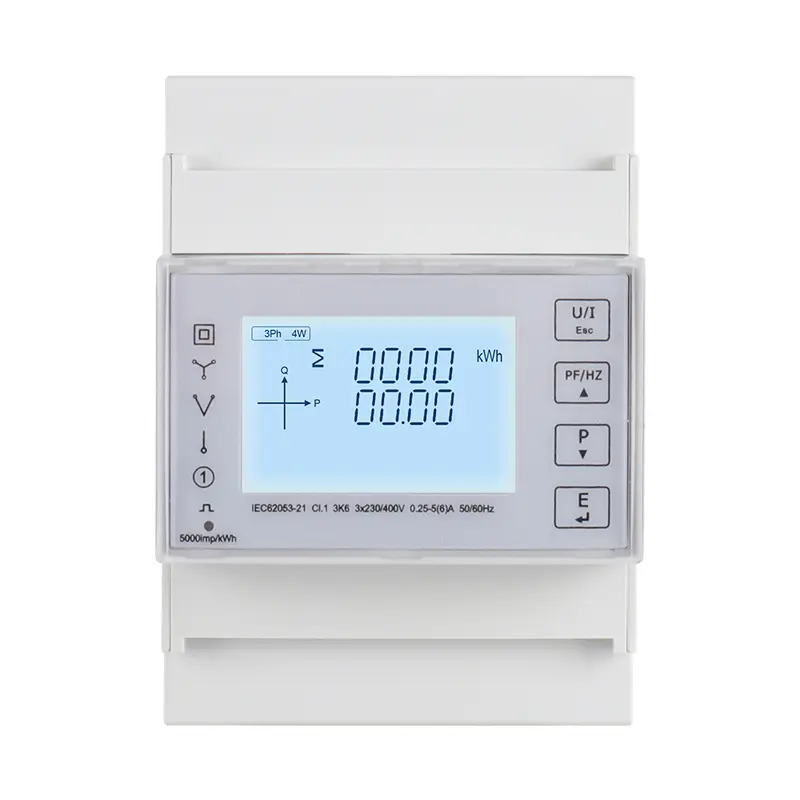

Tiga Fasa Empat Kawat Din Rail Multifungsi Tenaga Pintar

Xinkong Electrical adalah pengilang dan pembekal meter Smart Meter Fasa Empat profesional yang profesional di China. Kami telah pakar dalam pemetaan selama bertahun -tahun. Produk kami mempunyai kelebihan harga yang baik dan meliputi kebanyakan pasaran Asia Tenggara dan Middle. Kami berharap dapat menjadi rakan kongsi jangka panjang anda di China.

Hantar Pertanyaan

Penerangan Produk

Tiga Fasa Empat Kawat DIN Rail Multifungsi Tenaga Smart Meter adalah Meter Mutil-Fungsi Mutil-Fungsi Meter. Produk ini boleh Pengukuran sokongan dan analisis pelbagai parameter kuasa, seperti voltan, arus, empat kuasa kuadran parameter, faktor kuasa dan lain -lain; Sementara itu Mereka juga boleh menyediakan Pengukuran pelbagai parameter tenaga elektrik, seperti dua cara tenaga aktif, tenaga reaktif, statistik penggunaan elektrik bulanan dan harian. Ciri -ciri kehidupan yang panjang. Siri produk ini dengan antara muka komunikasi RS485, maksimum kadar baud Sokongan 38400bps, menyokong protokol komunikasi Modbus RTU. Ia dapat dengan mudah menyedari fungsi data jauh dibaca, dan mengamalkan reka bentuk LCD skrin besar dan kunci sensitif sentuh, yang boleh dengan mudah menjalankan pandangan tempatan dan menetapkan operasi parameter variasi. Produk ini mempunyai fungsi perlindungan kata laluan, yang memastikan keselamatan data produk.

Tiga Fasa Empat Kawat DIN Rail Multifungsi Tenaga Smart Meter direka untuk pemantauan tenaga elektrik penyongsang fotovoltaik, analisis statistik penggunaan tenaga elektrik baru, keperluan pemantauan kuasa utiliti sistem kuasa dan bangunan pintar. Fungsi komunikasinya yang lengkap sangat sesuai untuk pelbagai sistem kawalan, sistem SCADA dan Sistem Pengurusan Tenaga.

Ciri -ciri

Akses 100adirect semasa maksimum

DIN RAIL MOUNTING, Standard 4 Modulus Lebar.

Pengukuran parameter pelbagai fungsi, menyediakan voltan, arus, kuasa aktif, kuasa reaktif, kuasa yang jelas, kuasa faktor, sudut fasa, dll.

Menyediakan pelbagai data statistik dan fungsi penyimpanan tempatan, seperti kuasa dua hala, permintaan dan data statistik lain. Menyediakan statistik penggunaan elektrik bulanan selama 12 bulan terakhir dan statistik penggunaan elektrik harian selama 31 hari terakhir

Sokongan fungsi komunikasi RS485, kadar baud sehingga 38400bps, sokongan protokol Modbus RTU.

Menyokong satu antara muka output Pulse Optocoupler, dan parameter output boleh ditetapkan.

Masa penyegaran LCD adalah 1 saat, manual sokongan atau automatik paparan tatal (boleh dikonfigurasikan)

Parameter

1. Unit boleh mengukur dan memaparkan
RMS seketika Nilai
Semasa	Setiap fasa, neutral
Voltan	L-L, L-N
Kekerapan	45 hingga 65Hz
Kuasa aktif	Jumlah dan setiap fasa
Faktor kuasa	Jumlah dan setiap fasa
Tenaga Nilai (termasuk: import, eksport, import + eksport)

Tenaga aktif	0 hingga 9999999.999 kWh
Tenaga Aktif Multi -Tarif (T1 - T4)	0 hingga 9999999.999 kWh
2. Unit boleh mengukur dan dibaca komunikasi
Tenaga Nilai
Tenaga yang jelas (Jumlah)	0 hingga 999999999999 Yeast
Multi-Tarif Reaktif Tenaga (T1 - T4)	0 hingga 9999999.999 kvarh, termasuk: import, eksport, import+eksport
Penggunaan elektrik bulanan selama 12 bulan terakhir	Jumlah tenaga aktif Julat: 0 hingga 9999999.999 kWh
Penggunaan tenaga harian selama 31 hari terakhir	Jumlah tenaga aktif Julat: 0 hingga 9999999.999 kWh
3. Unit boleh diselesaikan
Kelas komunikasi	Alamat Modbus, kadar baud, bit pariti, berhenti bit
Kelas konfigurasi sistem	Kata Laluan Pengguna (HMI), Jenis Sistem Kuasa
Kelas Output Pulse	Jenis Output Pulse, Lebar Output Pulse, Kadar Output Pulse
Kelas masa	Masa paparan tatal automatik, backlit Masa, Masa Sistem (RTC), Tarif masa

Spesifikasi

Elektrik Ciri -ciri
Jenis pengukuran		RMS Termasuk Harmonik pada Sistem AC, Sokongan 1P2W, 3P3W, 3P4W
Ketepatan pengukuran	Voltan, arus	Kelas 0.5, menurut IEC 61557-12
	Kuasa aktif	Kelas 1 / 0.5, menurut IEC 61557-12
	Kuasa reaktif	Kelas 2, menurut IEC 61557-12
	Kuasa yang jelas	Kelas 1, menurut IEC 61557-12
	Tenaga aktif	Kelas 1 / 0.5S, menurut IEC 62053-22, IEC 61557-12
	Tenaga reaktif	Kelas 2, menurut IEC 62053-23, IEC 61557-12
	Faktor kuasa	Kelas 1, menurut IEC 61557-12
	Kekerapan	Kelas 0.2, menurut IEC 61557-12
	Penyimpangan harmonik	Kelas 2, menurut IEC 61557-12
Kadar kemas kini data		1 saat. Pilihan 100 ms
Voltan input	Limpa Flotage (satu)	230 VAC (L-N) / 400 VAC (L-L)
	Sambungan langsung	Julat yang diukur: 85 hingga 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Julat kekerapan	45 hingga 65 Hz
	Kapasiti beban	2*PBB selama 1 saat
Input-arus	Julat yang diukur	0.005 hingga 100 A, arus asas (IB) adalah 10a
Input-arus	Kapasiti beban	30*IMAX untuk 0.01 saat
Output nadi	Jenis antara muka	Optocoupler pengumpul terbuka
	Pemalar nadi	400/100/10/1 IMP / KWH (kvarh) (boleh dikonfigurasikan)
	Lebar nadi	60/100/200 milisaat (boleh dikonfigurasikan), lalai adalah 100milliseconds
	Jenis Output Pulse	Import/eksport/jumlah tenaga aktif, Import/Eksport/Jumlah Tenaga Reaktif (Boleh dikonfigurasikan)
	Kelas	Kelas A, menurut IEC 62053-31
	Voltan input	5 ~ 27 VDC
Lampu penunjuk nadi di panel		Pemalar nadi adalah 400IMP/kWh
Ketepatan jam masa nyata		0.5 s/d

Mekanikal Ciri -ciri
IP Ijazah Perlindungan (IEC 60529)	Direka untuk paparan depan IP51, badan IP30 meter

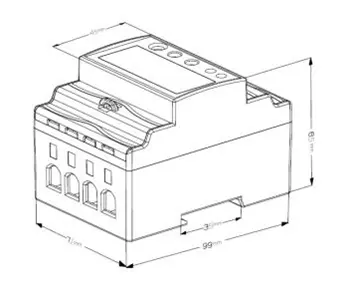

Dimensi (w x h x d)	99 x 71 x 65 mm
Kedudukan pemasangan	Pelekap kereta api
Bahan Kes Meter	UL 94 V-0
Alam sekitar Ciri -ciri
Suhu operasi	-25 hingga+55 ℃
Suhu penyimpanan	-40 hingga+80 ℃
Kelembapan	<90%, bukan kondensor
Ijazah Pencemaran	2
Ketinggian	Sehingga 2000m
Getaran	10 Hz hingga 150Hz, IEC 60068-2-6
Elektromagnet Ciri -ciri
Pelepasan elektrostatik	Tahap 4, menurut IEC 61000-4-2 (1)
Imuniti ke medan yang dipancarkan	Tahap 3, menurut IEC 61000-4-3 (1)
Imuniti ke transien cepat elektrik	Tahap 4, menurut IEC 61000-4-4 (1)
Imuniti untuk melonjak	Tahap 4, menurut IEC 61000-4-5 (1)
Imuniti untuk melakukan gangguan	Tahap 3, menurut IEC 61000-4-6 (1)
Imuniti ke medan magnet	IEC 61000-4-8 (1)
Immunity to Voltage Dips	IEC 61000-4-11 (1)
Pelepasan yang dipancarkan	Kelas B, menurut EN55011
Pelepasan yang dilakukan	Kelas B, menurut EN55011
Harmonik	IEC 61000-3-2 (1)
(1): Ujian eksperimen dijalankan mengikut keperluan gred produk gred perindustrian dalam IEC61326-1
Keselamatan
Kategori pengukuran	Cat III, menurut IEC 61010-1
Kategori Overvoltage	Cat III, menurut IEC 61010-1
Penebat	Ujian Voltan AC: 4kV selama 1 minit
Penebat	Ujian Voltan Impuls: 6kV - 1.2/50μS Gelombang Gelombang
Kelas Perlindungan	II, menurut IEC61010-1
Komunikasi
Antara muka standard dan protokol	2-wayar RS485, Modbus RTU
Kadar Buad	1200 hingga 38400 bps, lalai adalah 9600 bps
Bit pariti	Tidak ada, walaupun, ganjil, lalai tidak ada
Berhenti sedikit	1 atau 2, lalai adalah 1
Masa tindak balas	<100ms
Mod penghantaran	Half-duplex
Jarak penghantaran	Sehingga 1000m
Maks. Memuatkan bas	64 pcs
