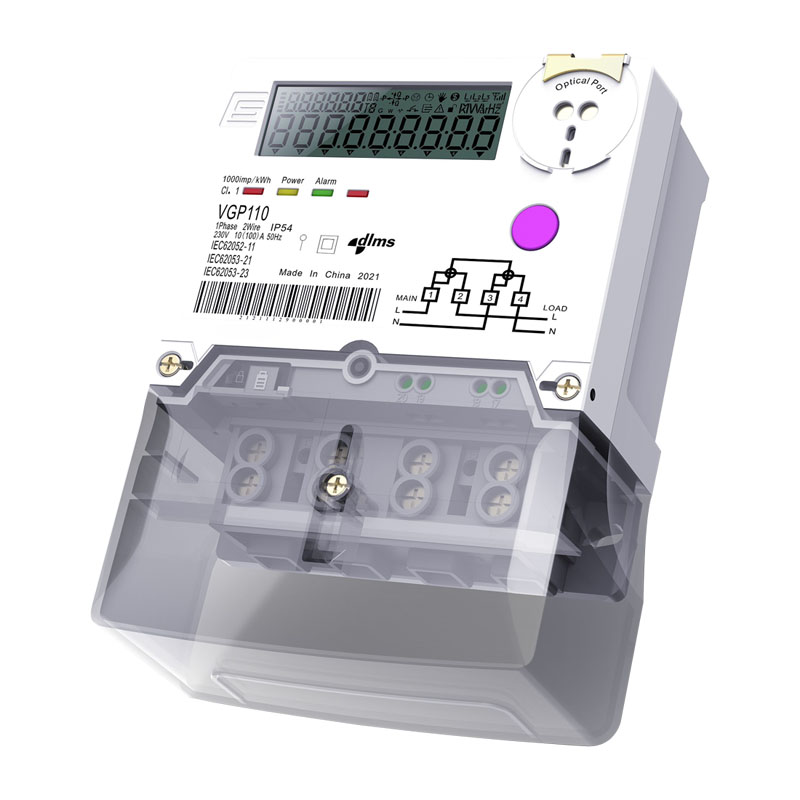

Meter Sedia Pintar Fasa Tunggal

Xinkong Satu fasa Persediaan Meter Pintar. INI Direka untuk pengguna kediaman Menyediakan asas yang kukuh untuk inisiatif Grid Pintar anda.

Hantar Pertanyaan

Penerangan Produk

Permohonan

Meter elektrik pintar pelbagai fungsi untuk digunakan dalam rangkaian fasa tunggal, dua wayar.

Membenarkan pengukuran langsung tenaga aktif dan pasif dan parameter tiga rangkaian.

Direka untuk penerima semua kumpulan tarif.

Direka bentuk untuk berfungsi dengan mengambil kira semua sistem pintar.

Ciri kefungsian

1.Pengukuran

Sambungan 1P2W atau 1P3W, Sambungan terus.

2. Paparan LCD bersegmen

Saiz kawasan paparan: 67mm x 21mm

Saiz digit paparan: 5.1mm x 10mm Paparan 8-Segmen Besar Boleh dikonfigurasikan senarai paparan atuomatik & manual Paparan boleh dibaca tanpa kuasa utama Lampu latar untuk meningkatkan keupayaan membaca dalam keadaan cahaya malap (pilihan).

3.Membaca tanpa pilihan kuasa

Bateri Litium Terbina dalam (pilihan)

Kapasitor Super tambahan (pilihan)

4.Data pengebilan

12-Bulan (Tarikh dan masa, tenaga, permintaan maksimum, permintaan maksimum terkumpul).

5.Jam masa & kalendar

Ketepatan(sisihan harian):0.5s(@23°C)

Masa Sandaran 10 Tahun tanpa Kuasa (Bateri Litium)

Jenis kalendar boleh dikonfigurasikan:MMDDYY,DDMMYY,YYMMDD.

6. Muatkan profil

Lebih 90 hari storan (3 Saluran, 15-Minute Intervals)

Masa Penyimpanan/Status/Tenaga/Permintaan/Purata Serta-merta/Minimum/Nilai Maksimum untuk Tempoh Dalaman…

Selang Boleh Diprogram.

7.Acara & pengesanan gangguan & Penggera

Log untuk semua acara dengan cap masa & perkataan status

Pengesanan Tamper Lanjutan untuk penutup terbuka, penutup terminal terbuka, medan magnet yang kuat

Pintasan, arus balik, voltan lebih, voltan bawah...

8. Komunikasi

Port optik (pilihan), RS-485 Multi-Drop (pilihan)

Komunikasi dengan sistem jauh merenung modul PLC terbina dalam atau salah satu modul komunikasi boleh tukar Piawaian:IEC 62056-21,DLMS/COSEM,STS

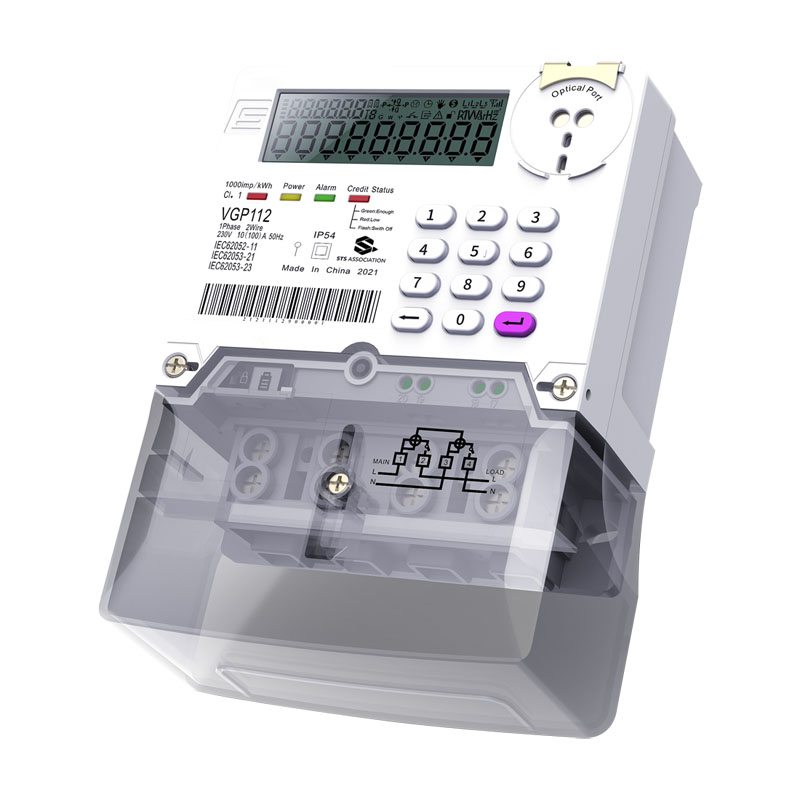

Pad kekunci tempatan (pilihan)

9. Keselamatan

Komunikasi selamat dengan protokol DLMS/COSEM, termasuk kebenaran dan penyulitan. Sehingga 4 Tahap Keselamatan Bebas, Pengurusan capaian data untuk semua port.

Parameter Teknikal

Voltan nominal	1P2W120V/240V 1P3W L1-N ialah 120V, L2-N ialah 120V, L1-L2 ialah 240V Julat voltan kendalian 80%...120%Un
Arus nominal (maks).	5(40)A,5(60)A,5(80)A,5(100)A
Kekerapan nominal	50Hz atau 60Hz，+5%
Memulakan semasa	0.4%Ib untuk aktif 0.5%Ib untuk reaktif (pilihan)
Ketepatan	Kelas IEC 1/2
Pemalar meter	1000 imp/kWj 1000 imp/kvarh(pilihan)
Pelabuhan komunikasi	Port optik (pilihan) RS-485 Berbilang Jatuh (pilihan)
RWP & sandaran masa	Kapasitor super (pilihan Bateri terbina dalam (pilihan)
Butang fungsi	Paparan (pilihan) Pad kekunci (pilihan)
Keluaran elektronik	Skru RS485
alam sekitar	Julat Operasi:-25°C hingga +60°C Julat Had:-40°C hingga +75°C Julat Penyimpanan:-40℃ hingga +80°C Kelembapan Relatif: Sehingga 95% tidak terkondensasi selama 30 hari Perlindungan Ingress: IP54(Dalam pintu)
Penggunaan kuasa	Litar Voltan(aktif)≤ 2W Litar Voltan(jelas)≤10VA Litar Semasa ≤4VA
Kekuatan penebat EMC	Ujian voltan AC 4.4kV Ujian voltan impuls 8kV Nyahcas elektrostatik(Nyahcas sesentuh) 8kV Nyahcas elektrostatik(Nyahcas udara) 15kV Ujian imuniti lonjakan 6kV Ujian pecah sementara pantas 4.4kV Medan RF elektromagnet (80MHz hingga 2000MHz) 10V/m(dengan arus), 30V/m(tanpa arus)
Perlindungan penebat	Kelas II
Pengedap	skru Kimpalan ultrasonik
Berat badan	Lebih kurang.0.92kg
Dimensi (H xWxD)	Withe Penutup terminal pendek 126mm x110mm x 51mm
