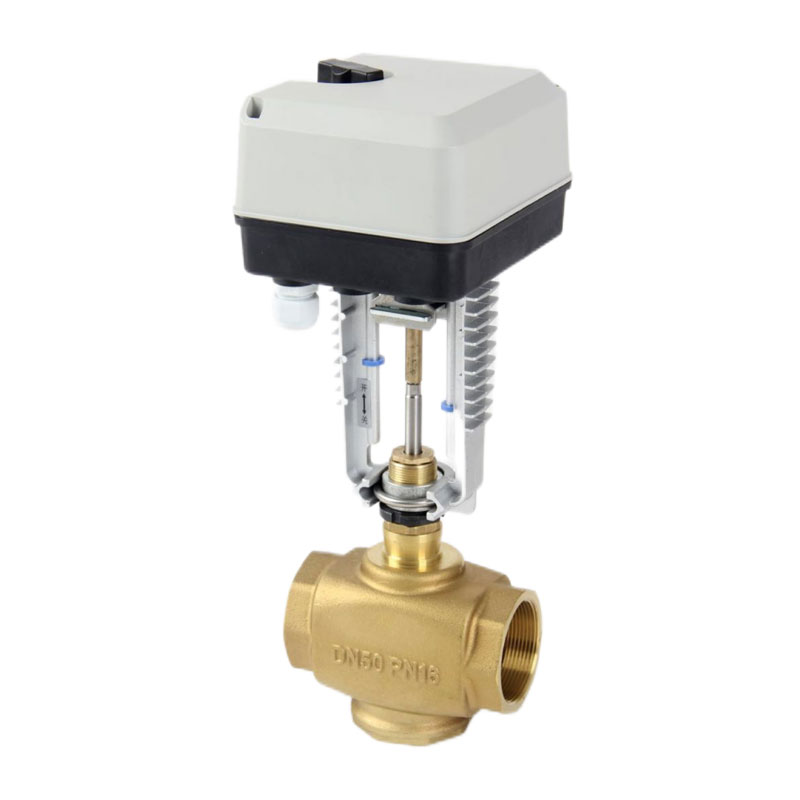

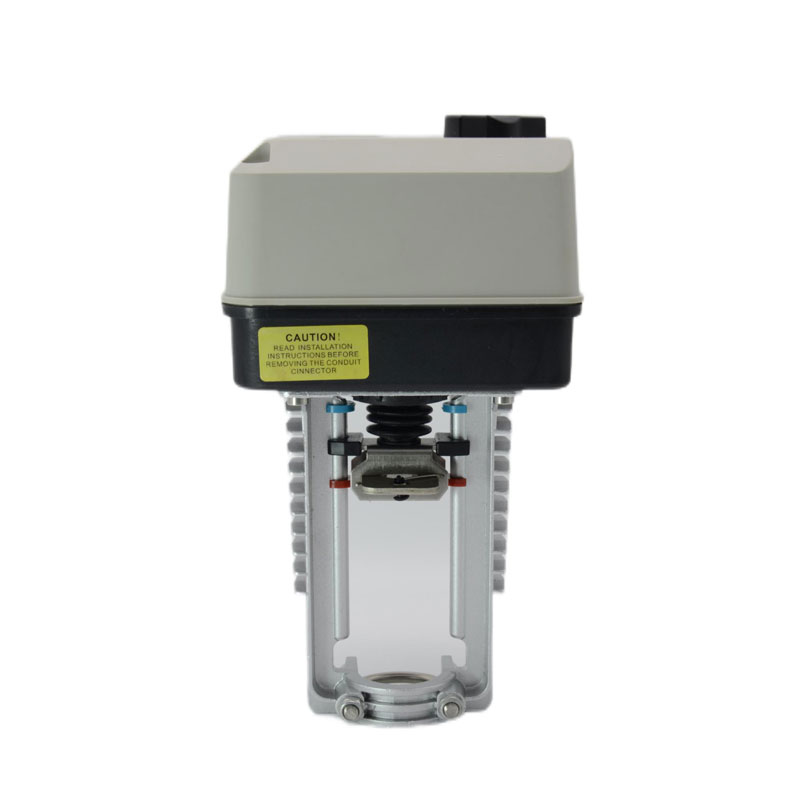

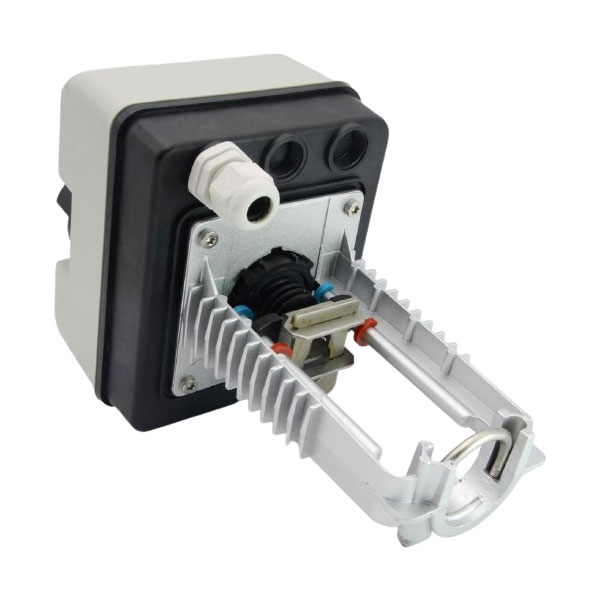

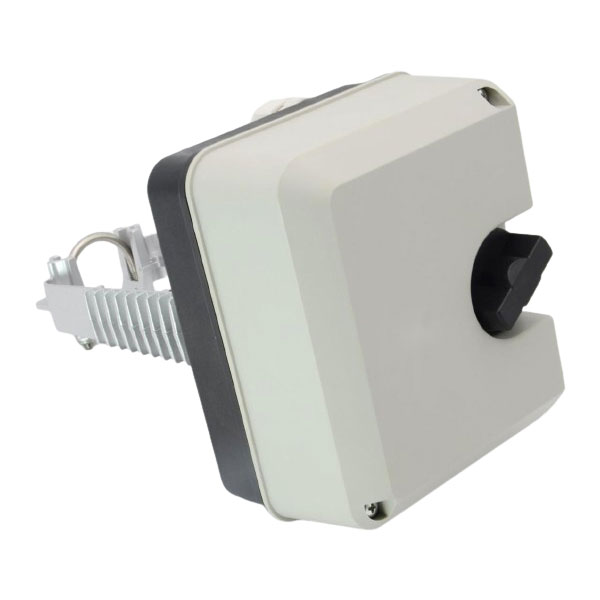

Penggerak Elektrik Siri A8088

Penggerak A8088 mempunyai dua jenis nilai pensuisan (31) dan nilai analog (32), yang dipadankan dengan DN40 / Injap pengawal selia DN50 / DN65. Ia digunakan secara meluas dalam udara penyaman udara, penyejukan, pemanasan dan pembinaan pemasangan kawalan automatik yang ringkas dan pantas sistem, yang boleh melaraskan medium dengan tepat aliran dalam sistem untuk mencapai tujuan mengawal suhu, tekanan dan penjimatan tenaga

Hantar Pertanyaan

Penerangan Produk

Ciri-ciri Produk

◆ Tiada rod penyambung diperlukan, pemasangan mudah dan cepat

◆ Penggunaan tenaga yang rendah, bebas penyelenggaraan

◆ Kedudukan gagal-selamat pilihan (apabila isyarat kawalan tiada)

◆ DC0 (2) ~ Isyarat input 10V (analog)

◆ DC2 ~ 10V isyarat maklum balas (analog)

◆ Had titik tamat dan suis manual

◆ Reka bentuk anti-karat

◆ Kedudukan injap yang tepat

◆ Fungsi penyesuaian lejang (analog)

Parameter teknikal

Ciri-ciri elektrik	AC24V 50/60Hz	Bahan yang digunakan	Gear: POM, nilon
Teras pemacu	800 Newton		Plat bawah pengurang: keluli tergalvani
kuasa	Maksimum 12VA (pada AC24V)		Pendakap: aloi aluminium die-cast
Jadual perjalanan yang berkesan	20/40mm		Cangkang: plastik kejuruteraan ABS kalis api
masa perjalanan	Apabila frekuensi ialah 50Hz,114s Apabila frekuensi ialah 60Hz,95s	Had suhu	Suhu persekitaran: -10 ~ 50 ° C Suhu penyimpanan: -40 〜50 ° C
Rintangan keluaran	1KQ	kelembapan	1% ~ 95% RH tidak terkondensasi
Tahap perlindungan	IP54	Suhu bendalir	<150 ℃
berat badan	2.4kg	Spesifikasi badan	DN40 / DN50 / DN65 (injap kawal selia)

Gambarajah pendawaian

Pemasangan Produk

1. Letakkan pemandu ke bahagian atas leher badan injap, Gunakan sepana Allen 4mm untuk mengetatkan skru set.
(Nota: Betulkan skru kanan dahulu)

2. Tolak pengapit tetap dari sisi spring untuk memastikan ia ditolak; Angkat penutup batang, dan pasangkan kepala penutup batang ke dalam tetap alur pengapit

3. Longgarkan pengapit penetapan penutup batang kemudian ketatkan penutup batang; Periksa untuk memastikan bahawa pengapit tetap mengapit penutup batang.

4. Buka skru butang putar operasi manual dan kemudian longgarkan skru perumah pemacu,Buka teluk

Operasi Produk

Pemacu didorong oleh motor segerak boleh balik dengan batang injap ke atas atau ke bawah. Apabila injap boleh dibuka atau ditutup sepenuhnya, daya tindak balas akan dihasilkan pada pemandu, suis mikro di dalam pemandu akan menjadi nyah-tenaga, dan pemandu akan berhenti bekerja. Berhenti pada mana-mana titik secara berterusan apabila tiada isyarat. Isyarat yang dihantar oleh pengawal tambahan pemacu boleh membuat motor berputar mengikut arah jam atau lawan jam

Saiz Model

Langkah berjaga-berjaga

◆Apabila membaiki pemandu, bekalan kuasa mesti dimatikan untuk mengelakkan kerosakan pada bahagian mesin atau elakkan kebocoran elektrik untuk menyebabkan kemalangan jiwa.

◆ Apabila kuasa disambungkan, jangan cuba menyambung atau memutuskan wayar.

◆ Pemandu mesti dilindungi untuk mengelakkan kebocoran air dan kerosakan pada bahagian dalaman dan motor.

◆ Pemandu tidak boleh dilindungi oleh bahan penebat haba.
